接地符號標在這里被判不合格,合理嗎?
發表時間:2023-07-11 15:56:14
案例問題

某抽檢機構認為如圖1和圖2所示產品接地符號在連接導線時被取下的部件上,不符合GB?4706.1-2005《家用和類似用途電器的安全 第1部分:通用要求》標準7.8條款“符號不應放在螺釘、可取下的墊圈或在連接導線時能被取下的其他部件上”的要求。

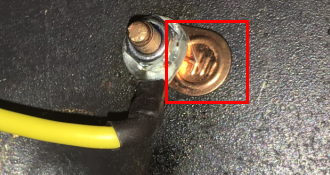

 圖1  某產品接地符號標識位置

(文中圖片均為實拍圖)

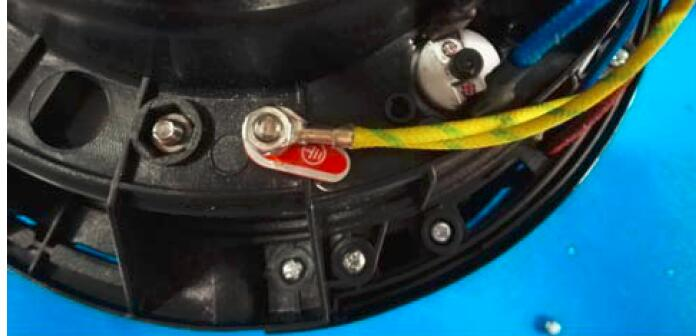

圖2  某產品接地符號標識位置

受檢企業提出申訴,接地符號并未在“螺釘、可取下的墊圈或在連接導線時能被取下的其他部件上”,符合要求。

企業的申訴有道理嗎?

案例分析

案例問題的產品,在更換電源軟線時,使用者和/或?qū)I(yè)維修人員要進行以下步驟,如圖3所示:

1. 拆開外殼;

2. 旋松1號螺母;

3. 取下彈簧墊片;

4. 取下?lián)p壞的電源軟線;

5. 換上新的電源軟線;

6. 放上彈簧墊片;

7. 旋緊2號螺母;

8. 重新裝上外殼。

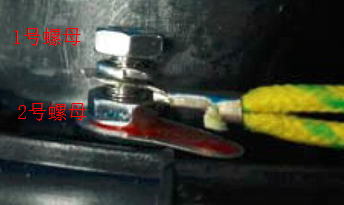

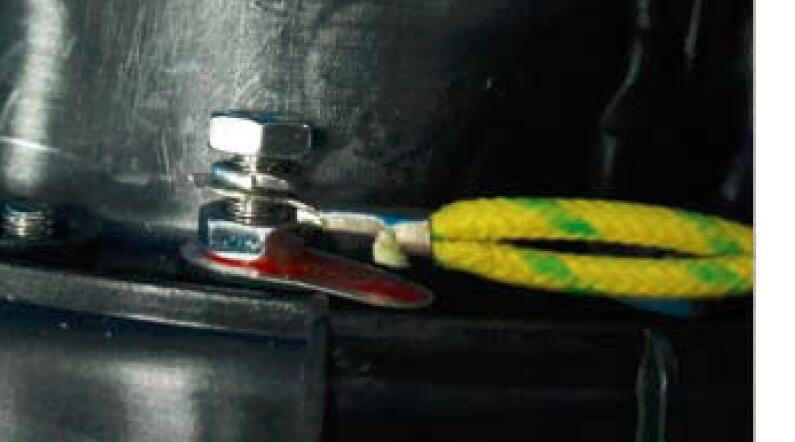

圖3  更換電源軟線過程中2號螺母沒有取下

由上述步驟可見,在更換電源軟線過程中2號螺母沒有取下,在其下方被夾緊的接地符號自然也沒有被取下,如圖3所示,所以這種結構符合GB 4706.1-2005標準7.8條款。

筆者遇到的類似的合格案例,如圖4所示, 接地符號在更換電源軟線過程中不可取下。

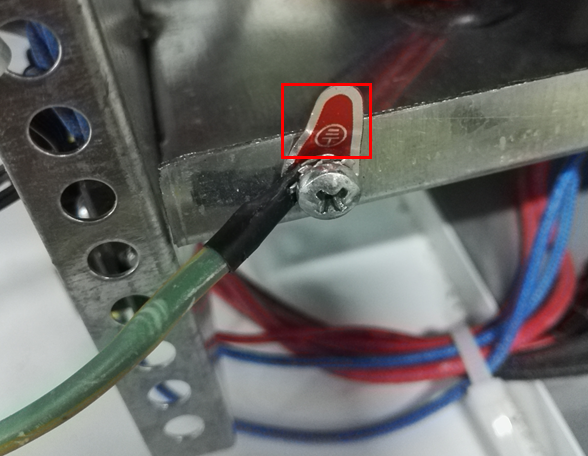

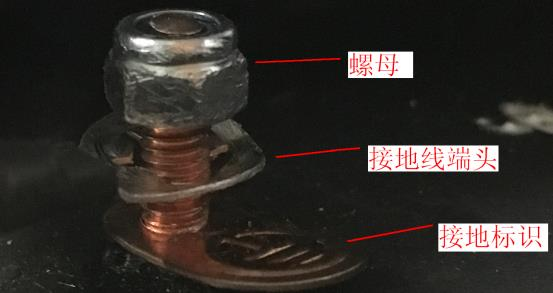

圖4 接地符號在更換電源軟線過程中不可取下

不合格案例如圖5和圖6所示,接地符號在更換電源軟線過程中可取下。

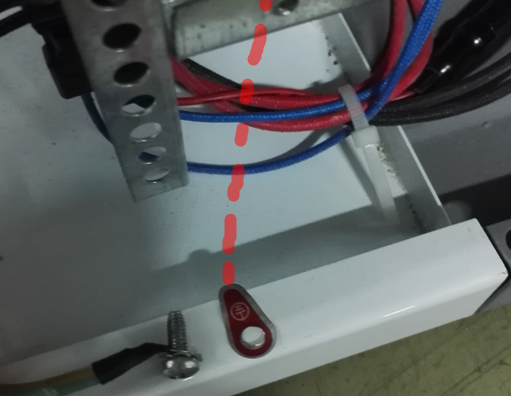

圖5 接地符號在螺釘下更換電源軟線過程中可取下

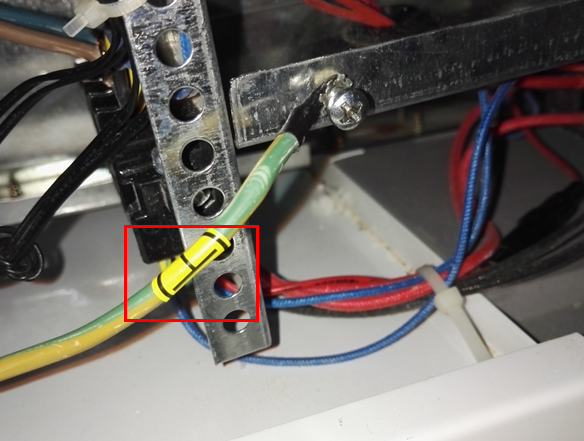

圖6 接地符號在電源軟線的接地導線上

總而言之,可以動手試驗更換電源軟線,考核在這一過程中接地符號是否在連接電源的端子附近,從而判定是否符合GB 4706.1-2005標準7.8條款的要求。

標準要求

GB 4706.1-2005《家用和類似用途電器的安全 第1部分:通用要求》標準

7. 8 除 Z 型連接以外,用于與電網連接的接線端子應按下述方法標示:
——專門連接中線的接線端子,應該用字母N 標示。
——保護接地端子,應該用 G B/T 5465. 2(idt IEC 60417)規定的符號 5019標明。

這些表示符號不應放在螺釘、可取下的墊圈或在連接導線時能被取下的其他部件上。

通過視檢確定其是否合格 。

來源:CVC威凱
