采用超高壓清洗機清洗油田堵塞鉆桿具有清洗成本低，通過過濾后，水還可以循環使用，設備操作簡單，清洗效果強等。其中，高壓旋轉噴頭是此設備中的關鍵部件，壓力越高，對噴頭設計要求就越高。



高壓旋轉噴頭是由芯軸、上部套體、阻尼滾柱、噴嘴旋轉體、噴嘴、下部套體和鎖緊螺母等組成的，其內部設計有離心限速機構，噴頭在噴嘴水力扭矩的作用下能穩定在一個恒定的轉速下自旋轉，達到高效清洗鉆桿的目的。



在高壓旋轉噴頭使用過程中，需要在噴桿上設置相應的支撐機構以保證噴頭良好的對中性，否則噴頭很容易因?yàn)殡s物阻擋而停止轉動。在清洗作業時，常常在鉆桿中放置塑料滾輪以實現噴頭的對中。





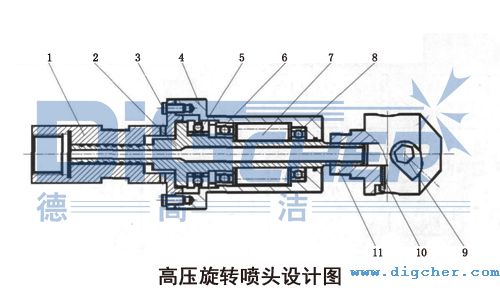

1、上部套體 2、芯軸 3、緊定螺釘 4、下部套體 5、軸承 6、軸承 7、阻尼機構 8、軸承 9、斜噴嘴 10、直噴嘴 11、噴頭體





高壓水從噴桿進入芯軸，通過芯軸的通道，從芯軸的小孔進入噴頭旋轉體的腔內，最后由斜噴嘴噴出形成高壓水射流。其中水力扭矩由一組與旋轉軸線偏心的噴嘴產生，在扭矩的作用下噴頭旋轉體繞其軸線做旋轉運動，另外一組未與旋轉軸線偏置的斜嘴一方面起到清洗作用，又能抵消由偏心噴嘴產生的射流反沖力，保持噴嘴旋轉體在軸向上受力最小。



在實際應用中，高壓旋轉噴頭芯軸與噴頭旋轉體之間應采用間隙密封的形式，經過試驗證明其密封效果比較理想。
