適配器輸出軟線在次級電路短路狀態下還要測量溫升嗎?

發表時間:2023-07-29 13:50:56

案例問題

某吸塵器配有適配器充電，適配器輸出19 V 500 mA，在次級電路短路狀態下還要測量適配器輸出軟線的溫升嗎?

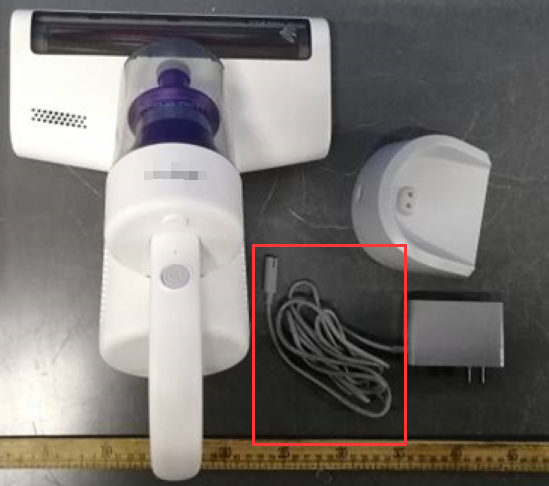

圖1 適配器輸出軟線

案例分析

案例問題的適配器輸出軟線是不帶T值聚氯乙烯軟線，根據GB 4706.1-2005標準11.8條款，在正常溫升期間溫升限值是50 K。

再根據GB 4706.1-2005標準第17章規定，次級短路過載試驗中適配器輸出軟線溫升限值 = 正常溫升限值 + 15 K = 65 K。

所以適配器輸出軟線在次級電路短路狀態下還要測量溫升，限值是正常溫升限值再放寬15 K。

標準條款

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》（IDT IEC 60335-1 Ed4.1）標準

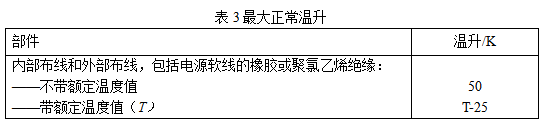

11.8 試驗期間要連續監測溫升，溫升值不得超過表3中所示的值。

17 變壓器和相關電路的過載保護

器具帶有由變壓器供電的電路時，其結構應使得正常使用中可能發生短路時，該變壓器內或變壓器相關的電路中，不會出現過高的溫度。

注1：例如在安全特低電壓下工作的易觸及電路的裸導線或沒有充分絕緣的導線的短路。

注2：不考慮在正常使用中可能發生的基本絕緣失效。

通過施加正常使用中可能出現的最不利的短路或過載狀況，來檢查其是否合格。器具供電電壓為1.06倍或0.94倍的額定電壓，取兩者中較為不利的情況。

安全特低電壓電路中的導線絕緣層的溫升值，不應超過表3中有關規定值的15K。

繞組的溫度不應超過表8中規定的值。但是，這些限值對于符合IEC 61558-1中15.5的規定的無危害式變壓器不適用。
