試驗過程全曝光！某小家電IPX4試驗不合格案例分析

發表時間:2022-12-05 17:20:01

案例問題

一款銘牌標稱IPX4防水等級的足浴足療按摩一體機，在IPX4試驗后，出現輸入電極L、N對足部按摩區易觸及表面（加強絕緣）電氣強度試驗3000V擊穿現象，如圖1。不符合GB 4706.1-2005和GB 4706.10-2008標準第15.1條款要求。

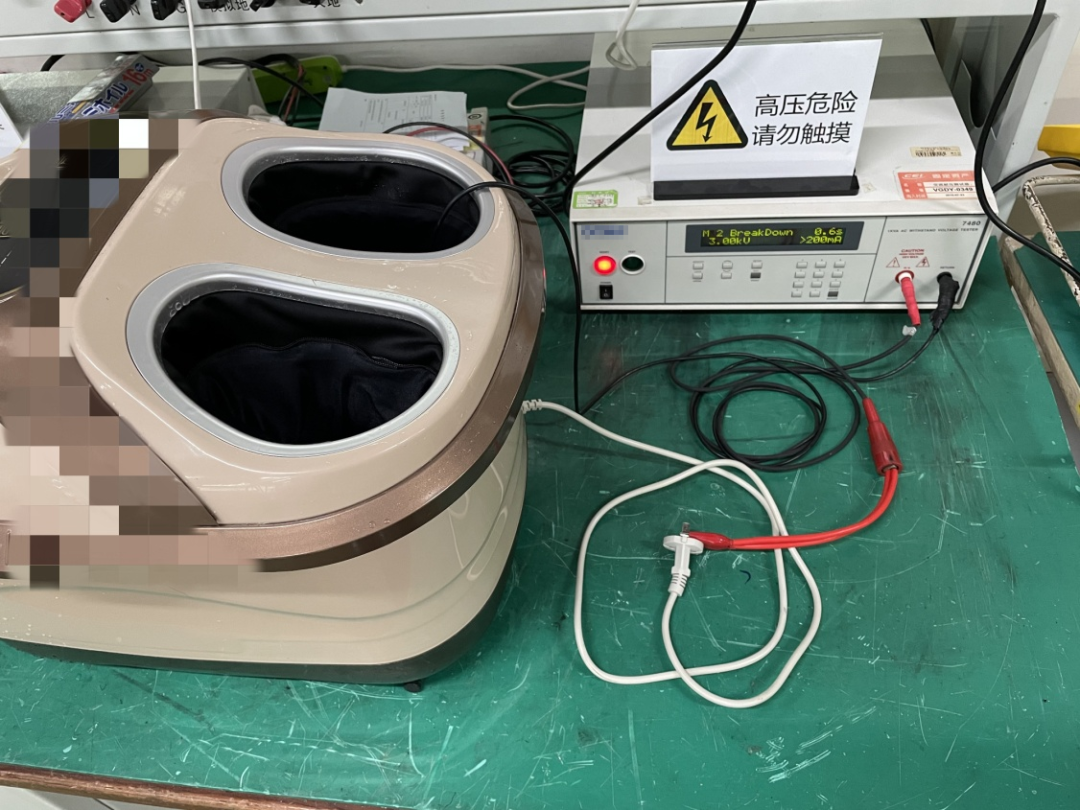

圖1 電氣強度試驗擊穿

（文中圖片均為實拍圖）

標準條款依據

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》標準

15.1 器具外殼應按器具分類提供相應的防水等級。

按15.1.1的規定，并考慮15.1.2確定其是否合格，此時器具不連接電源。

然后，器具應立即經受16.3中電氣強度試驗，并且視檢應表明在絕緣上沒有能導致電氣間隙和爬電距離降低到低于第29章中規定限值的水跡。

15.1.1 除分類為IPX0器具外，器具按下述規定經受GB 4208（備注：GB/T 4208）（IEC 60529）的試驗。

15.1.2 通常在地面或桌面上使用的器具，要放置在一個無孔眼的水平支撐臺上，支撐臺面的直徑為二倍擺管的半徑減去15cm。

對IPX4類器具，器具的水平中心線要與擺管的轉動軸心線一致。但是，對通常在地面上或桌面上使用的器具，擺動范圍限制在從垂直算起每側各90°，持續時間為5min，支撐物放在擺管擺動軸心線的高度上。

試驗過程

依據GB/T 4208-2017標準第14.2.4條款要求，進行第二位特征數字為4的擺管試驗，噴水孔布滿于擺管半圓180°內，擺管沿垂線兩邊各擺動90°。每次擺動（2×180°）約需6s，試驗進行5min。被試外殼的支撐物不開孔，見圖2。

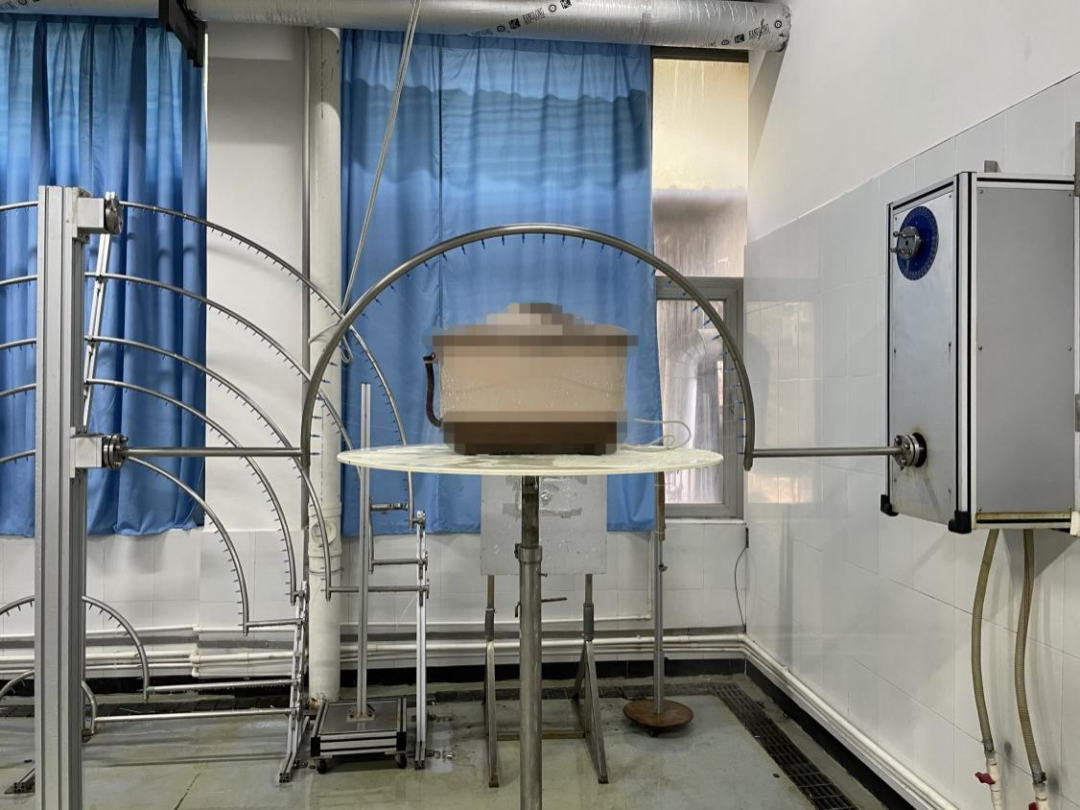

圖2 IPX4試驗過程

案例分析

1、IPX4試驗后，開啟器具外殼后發現有水積聚在樣品的足部按摩區域無法有效排走，導致積水浸泡了足部按摩區下的LED燈光電路板，見圖3、圖4，使得LED燈光電路板的電極與足部按摩區易觸及表面處于導通，形成回路。

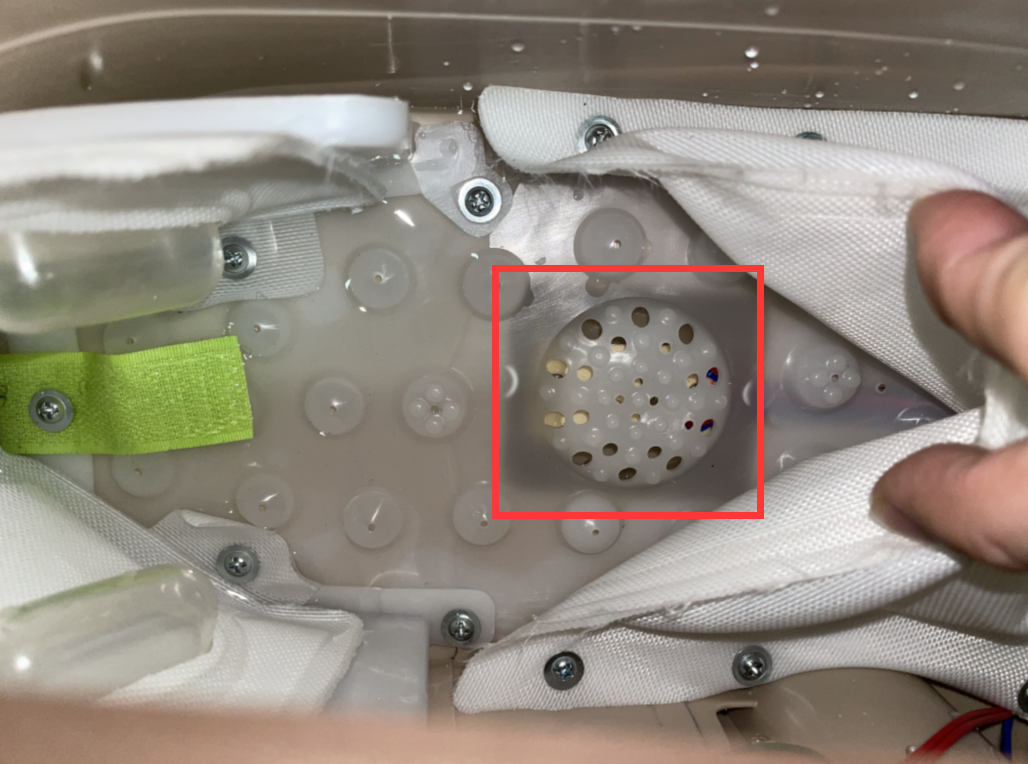

圖3

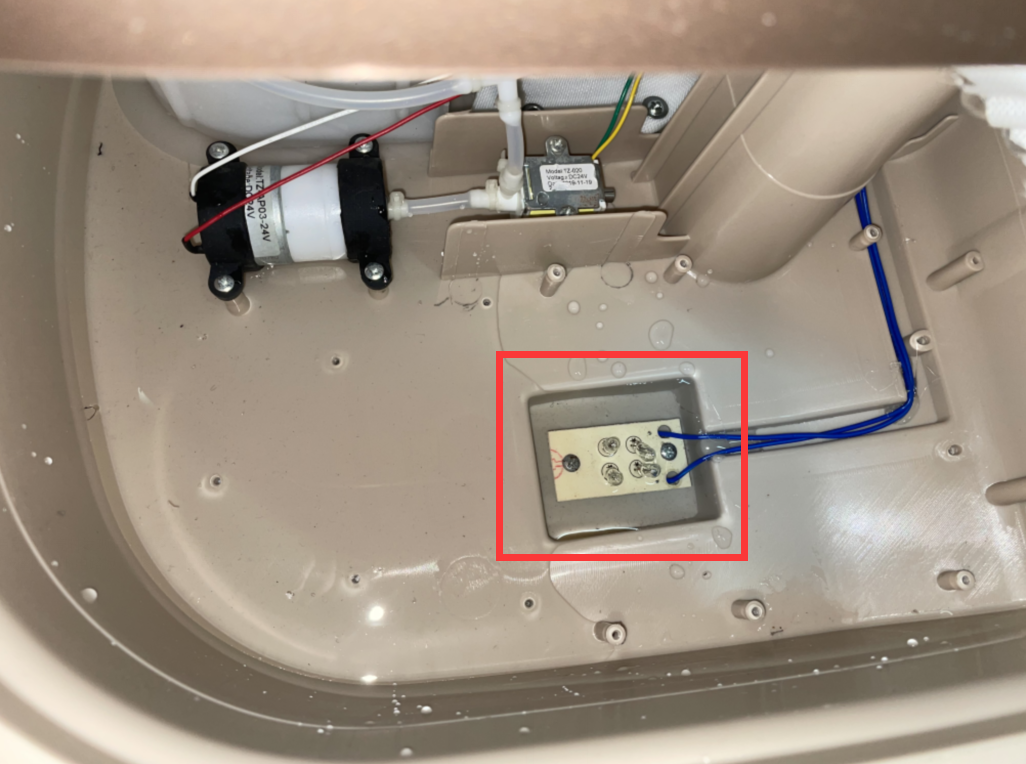

圖4 LED燈光電路板積水

2、通過內部結構線路排查，發現這一部分的線路電壓為5V，屬于安全特低電壓，由主電路板的安全隔離變壓器輸出過來，見圖5。防水試驗前耐壓測試此部位未擊穿，而進水后此部位的耐壓試驗不合格，因此根據標準分析以及試驗結果：實際原因為主電路板變壓器的輸入與輸出之間沒有達到安全隔離的加強絕緣要求。

圖5 主電路板上變壓器

整改建議

1、更換該樣品的主電路板上安全隔離變壓器，LED燈光電路板上觸頭處灌膠密封，足部按摩區域增加有效的排水措施。

2、該款產品標準GB 4706.10-2008中尚未強制性要求IP等級，可更改銘牌標識，取消IP防水等級說明。
