GB?4208-2017《外殼防護等級（IP代碼）》中關于IPX4D附加字母D的測試，試具的擋盤能不能進入外殼里面?

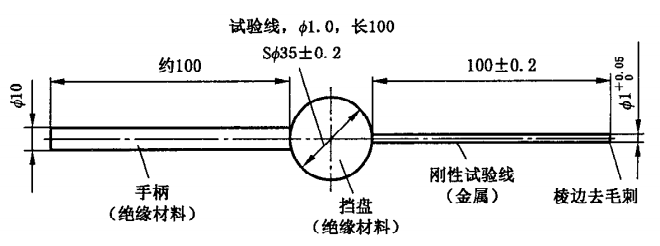

圖1 附加字母D的試具
根據GB?4208-2017《外殼防護等級（IP代碼）》標準15.3條款的規定，IPX4D的“D”試具的擋盤不得通過開口，換句話說試驗中試具的擋盤不應通過開口進入被測產品外殼里面。
3、標準條款
GB?4208-2017《外殼防護等級（IP代碼）》
7 附加字母所表示的防止接近危險部件的防護等級
附加字母表示對人接近危險部件的防護等級。
附加字母僅用于：
——接近危險部件的實際防護高于第一位特征數字代表的防護等級；
——第一位特征數字用“X”代替，僅需表示對接近危險都件的防護等級。
例如，這類較高等級的防護是由擋板、開口的適當形狀或與殼內部件的距離來達到的。
表4列出了能方便地代表人體的一部分或人手持物體以及對接近危險部件的防護等級的含義等內容，這些內容均附加字母表示。
表4 附加字母所表示的對接近危險部件的防護等級
附加字母 | 防護等級 | 試驗條件參見章條 | |
簡要說明 | 含義 | ||
A | 防止手背接近 | 直徑50mm的球形試具與危險部件應保持足夠的間隙 | 15.2 |
B | 防止手指接近 | 直徑12mm，長80mm的鉸接試指與危險部件應保持足夠的間隙 | 15.2 |
C | 防止工具接近 | 直徑2.5mm，長100mm的試具與危險部件應保持足夠的間隙 | 15.2 |
D | 防止金屬線接近 | 直徑1.0mm，長100mm的試具與危險部件應保待足夠的間隙 | 15.2 |
如果外殼適用于低于某一等級的各級，則僅要求用該附加字母標識該等級。如果試驗明顯地適用于任何低于該級的所有各級，則低于該等級的試驗不必進行。
試驗見第15章。
IP代碼的示例見附錄A.
15.3接受條件
如果在試具與危險運動部件之間保持足夠的間隙，則試驗合格。
在進行附加字母B的試驗時，鉸接試指可進入外殼80?mm的長度，但擋盤（Φ50?mm×20?mm）不得通過開口。從直線位置開始，試指的兩個鉸接點應繞相鄰面的軸線在90°范圍內自由彎曲，應使試指在每一個可能的位置上活動。
在進行附加字母C和D的試驗時，試具可進入其全部長度，但擋盤不得通過開口。
……
