依據GB 4343.1-2018，器具在什么情況下需要進行輻射測量？
發表時間:2022-05-25 11:39:41
01案例問題

GB 4343.1-2018標準已于2020年6月1日正式實施，該版本較上一版本（GB 4343.1-2009）在30 MHz~1000 MHz頻段上的輻射騷擾測量方面變化較大。新國標范圍內的器具是否都需要進行輻射騷擾測量？在什么情況下進行輻射騷擾測量呢？

02標準條款

4.1.2  頻率范圍為30 MHz~1000 MHz

4.1.2.1 頻率范圍為30 MHz~300 MHz騷擾功率的測量

騷擾功率的限值見表2a。騷擾功率應按第6章的規定在所有端子進行測量。

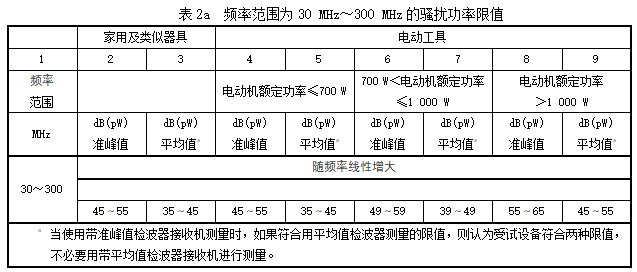

表2a　頻率范圍為30 MHz～300 MHz的騷擾功率限值

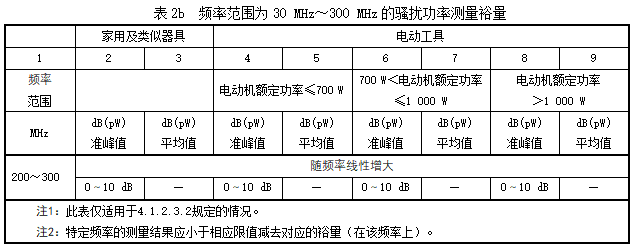

表2b　頻率范圍為30 MHz～300 MHz的騷擾功率測量裕量

4.1.2.2 頻率范圍為30 MHz~1000 MHz輻射騷擾的測量

輻射騷擾限值見表3。根據表3中給出的標準和試驗方法進行輻射騷擾的測量。

表3　頻率范圍為30 MHz～1 000 MHz的輻射騷擾限值和測量方法

當有必要對原始測量結果進行驗證時,應使用原始測量所用的測量方法和測量距離，以保證結果的一致性。

4.1.2.3 限值的應用

4.1.2.3.1 通用要求

本條款描述了所有器具限值的應用(見圖10)。

裝有半導體裝置的調節控制器、電圍欄激勵器、整流器、電池充電器和變換器等,如果不包含任何高于9kHz的時鐘頻率,則在30MHz~1000MHz的頻段內不規定限值。

4.1.2.3.2 電網供電器具

按照方法a)或b),評估受試設備在30 MHz~1000 MHz頻段內的發射,參見圖10:

a) 在30MHz~300MHz的頻段內,除電動工具外的任何器具應符合表2a第2欄和第3欄的限值。對電動工具,其特定限值按電動機的額定功率由表2a第4欄至第9欄給出，任何加熱裝置的功率(例如塑料焊接吹風機的加熱功率)除外。

如同時滿足以下條件1)和2) ,則認為器具在300 MHz~1000 MHz頻段內符合要求。

1) 受試設備的所有發射值應低于應用限值(表2a)減去相應裕量(表2b)；

2) 最大時鐘頻率應小于30MHz。

如不滿足條件1)或2)的任一條,則應進行300 MHz~1000 MHz頻段的輻射測量,采用表3中該頻段限值。在上述情況下,30 MHz~300 MHz頻段應符合表2a的限值。

b)符合表3限值。除了TEM波導法僅用于不打算連接外部電纜的電池供電器具,制造商可以選擇表3提及的任一測量方法(見表3腳注c)。


測試報告應注明采用的測量方法和限值。

4.1.2.3.3 電池供電器具

對所有電池供電器具,在30 MHz~1000 MHz頻段內,適用表3的限值(見圖11)。除了TEM波導僅用于不打算連接外部電纜的電池供電器具,制造商可以選擇表3的任一測量方法。

測試報告應注明采用的測量方法和限值。如果電池供電器具不含有源電子線路或電動機，則不需要測量，即認為滿足要求。

注:有源電子線路的例子包括含有晶體管、晶閘管和繼電器的電路。以通過手動開關連接到電池的LED為例,當電流僅通過-個電阻或工作在線性區的晶體管進行限定時,則該LED不是有源電子電路;當電流通過晶體管進行脈沖調制時，則該LED是有源開關電路。


圖10  30 MHz～1 000 MHz頻段電網供電器具發射測試流程圖


圖11  30 MHz～1 000 MHz頻段電池供電器具發射測試流程圖

03案例分析

根據標準條款，在30 MHz~1000 MHz頻段范圍，裝有半導體裝置的調節控制器、電圍欄激勵器、整流器、電池充電器和變換器等，如果不包含任何高于9kHz的時鐘頻率，則在30MHz~1000MHz的頻段內不規定限值；電池供電器具不含有源電子線路或電動機，也不需要測量。除此以外，在以下幾種情況，器具應進行輻射測量：

1對于電網供電器具，根據圖10，制造商可以直接選擇30 MHz~1000 MHz輻射測量。

2對于電網供電器具，根據圖10，當制造商選擇騷擾功率法測量并符合表2a限值要求，但不滿足200 MHz~300 MHz頻段限值-附加裕量要求時，應進行300 MHz~1000 MHz輻射測量。

3對于電網供電器具，根據圖10，當制造商選擇騷擾功率法測量并符合表2a限值要求，同時滿足200 MHz~300 MHz頻段限值-附加裕量要求，但其最高時鐘頻率大于等于30MHz時，應進行300 MHz~1000 MHz輻射測量。

4對于電池供電器具，根據圖11，應進行30 MHz~1000 MHz輻射測量。

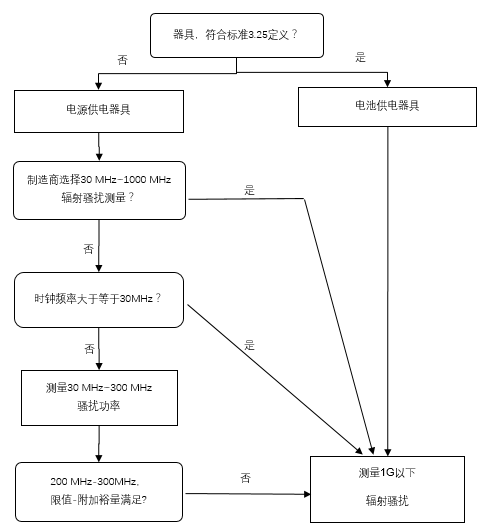

根據以上分析，結合實際，器具在判斷是否要進行30 MHz~1000 MHz輻射測量時，可參考下圖流程：


參考文獻：
家用電器、電動工具和類似器具的電磁兼容要求 第1部分：發射. 中國標準出版社, 2018.
