一、儀器概述：

電動自行車輪轂電機測功機及其測試系統由磁滯制動器、扭矩傳感器，平臺、測功機控制器、直流電參數測試儀、立式系統控制柜、軟件和夾具、等組成，它可以任意改變被測電機的負載，直接測量出電機空載、負載及堵轉狀態下電機的輸出轉矩、轉速、輸出功率。軟件可實現手動、自動二種測試方式，完成空載、負載測試、堵轉測試，具有繪制特性曲線、存儲、打印等功能。

二、試驗要求及應用場合：

a) GB17761-2018《電動自行車安全技術規范》標準中第7.4.3 條款“電動機額定連續輸出功率”試驗：

電動機固定在測功機上，連接穩壓電源、電動機和控制器，將電動機控制開關調節到最大狀態。調整穩壓電源輸出，使電動機在額定電壓下運行，逐漸增加電動機扭矩，至電動機轉速達到額定轉速；以此狀態運行,按 GB/T 755—2008 中 4.2.1 規定，使電動機達到熱穩定狀態。測定額定轉速時的輸出功率，判斷是否小于或等于 400 W。

注：額定轉速指為車輛以最高設計車速或斷電車速運行時，對應電動機的轉速。

當車速有篡改情況，對比篡改和未篡改的車速，取較大值。

b) 本設備適用于測試電動自行車輪轂電機、電動助力車中置電機、電動滑板車電機、電動觀光車電機、電動代步車電機、單相異步電機（洗衣電機、油煙機電機、風扇電機、空調電機、壓縮機電機）、罩極電機、直流電機、串極電機、電動工具、三相電機、同步電機、調速電機、步進電機、雨刮器電機、搖窗電機、汽車暖風電機、摩托車起動電機等。

三、測試項目：

1、空載試驗：輸出轉矩、轉速、功率。

2、負載試驗：測取負載特性曲線，包括輸出轉矩、轉速、功率。

3、堵轉試驗：測取負載特性曲線，包括輸出轉矩、轉速、功率。

4、系統可將所有測試數據傳輸?shù)诫娔X中，并能繪制相應的曲線，具有存儲和打印功能。

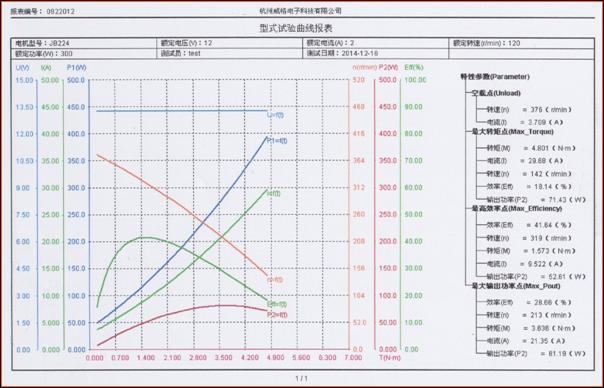

5、系統配有全套簡體中文軟件，能制作電機型式試驗報告表格和曲線圖。

四、系統主要特點：

1、采樣時間：任意設置采樣時間（20ms～1000ms）,滿足用戶高速測量需要。

2、量程、齒數設定：用戶根據測功機本身轉矩量程和轉速齒盤或光電偏碼器齒數進行設定 。

3、集線器功能（工位號選擇）：在配置多臺（≥2）測功機時，用戶可選配VG2218C-JXQ型8路集線器，由電腦軟件或VG2218C操作選擇需指定的測功機（或工位），集線器自動切換對應信號，避免測功機工位更換時，頻繁插拔信號端口時帶來的操作錯誤和操作安全。

4、自動校正、校準功能：除保留手動校準（包括正滿度、負滿度、調零）功能外，用戶在電腦上可自動實現測功機全過程校準，校準過程明晰，校準數據可以存儲在電腦上，可自動生成校準數據表格，并可打印輸出。

5、測功機負載加載模式：勵磁模式、定轉矩模式、定轉速模式；PID功能保證負載運行的動態響應快，運行更穩定。

6、電機運行輸入輸出參數采樣同步：輸出轉矩、轉速、輸入功率、功率因數、頻率。在測量時具有同步采樣，保證數據一致性。

7、測功機加載方式：除傳統手動勵磁加載方式外，本系統具有多種自動加載方式：定勵磁增量加載方式，定轉矩增量加載方式，定轉速增量加載方式，定轉矩加載方式，定轉速加載方式和定斜率加載方式。

8、報表及查詢功能：可實現多條曲線繪制在同一坐標內，滿足客戶對產品一致性、重復性分析。

9、強大的系統功能自檢和現場故障快速診斷能力，是新一代高性能測功機系統所必需具備的一項重要指標。本公司精心推出便攜式測功機信號檢測工裝，可以在現場通過檢測測功機系統各模塊單元（如傳感器、采集板、測功機控制器等）輸入、輸出信號大小，快速判斷故障源（故障點）可以大大提高系統服務能力和服務效率。

10、別具匠心的抗干擾和可靠性設計：多層次電磁兼容（EMC）技術的應用（如接地、屏蔽、隔離、濾波等手段）及良好的制造工藝的保證。確保系統的可靠性及抗干擾能力，在干擾、火花、高頻、高壓、強電沖擊的環境下，系統均可穩定可靠運行。特別當前大部分環境都存在高頻電力電子器件工作的輻射，顯得尤為必要。

11、新一代高品質測功機系統著眼于當前電機能效認定和高精度測試，因此致力于系統的整體精度一致性，測量重復性的研究是測功機系統的一項重要內容。根據測功機系統使用場合的特點（工作場所未設空調，環境溫度得不到保證），必須提高測功機系統中所有模塊單元及儀器在測量精度下工作溫度范圍（考慮0℃～50℃），解決廣大用戶在環境溫度上容易忽視的問題（即夏天，冬天效率測量重復性差）。

五、主要技術參數：

1、轉矩： 0-50Nm                         精度：0.5級

2、轉速： 5000r/min                      精度：0.2級

六、夾具由客戶提供電機樣品按客戶要求制作夾具（含電機聯軸器）。

七、系統組成：

1、磁粉測功機：1臺；

a) 轉矩范圍： 50Nm ,轉速5000r/min；

b) 精度：轉矩≤±0.5%，轉速≤±0.2%。

2、測功機控制器：1臺；

試驗功能：手自動負載測試、定點負載測試；

顯示方式：3窗口高亮數碼管顯示；

儀表重量：約5kg；

整機功耗：<15VA；

儀表外型最大尺寸：寬×深×高（385W*340D*115H mm）。

3、測試軟件：1套

軟件整合了生產線試驗和型式試驗兩種試驗方式，主要應用于對電機的生產線和型式試驗。在生產線試驗中使用圈定范圍的方式來確定測量值，使用這種方法能使測量數據保持穩定。

4、直流穩壓電源柜

a) DC電壓：0-60V，電流：50A；

b) 直流電參數測量?jī)x：1臺；

c) 測量電壓：10-300V，精度0.5級；

d) 電流：0-50A，精度0.5級。

控制軟件：

設置界面：

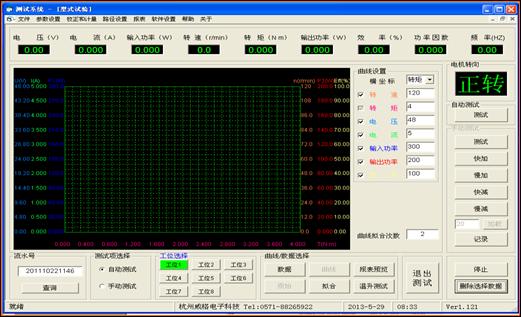

測試界面：

GB17761-2018《電動自行車安全技術規范》標準中第7.4.3 條款“電動機額定連續輸出功率”試驗：

電動機固定在測功機上，連接穩壓電源、電動機和控制器，將電動機控制開關調節到最大狀態。調整穩壓電源輸出，使電動機在額定電壓下運行，逐漸增加電動機扭矩，至電動機轉速達到額定轉速；以此狀態運行,按 GB/T 755—2008 中 4.2.1 規定，使電動機達到熱穩定狀態。測定額定轉速時的輸出功率，判斷是否小于或等于 400 W。
